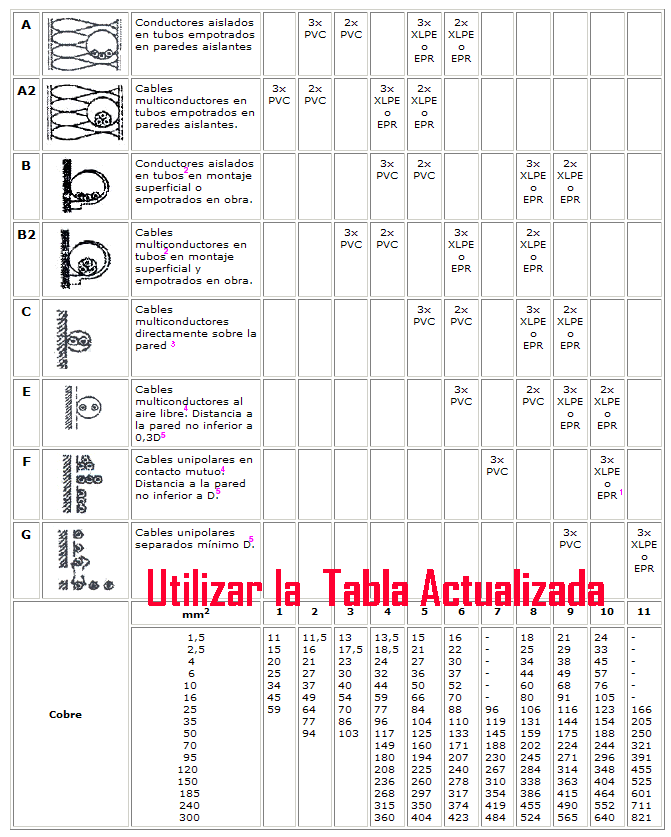

Cálculo
de los Conductores por Caída de Tensión (ITC-BT-19)
E
La caída de tensión máxima
es del 3 % para cualquier circuito interior de viviendas, y
para otras instalaciones interiores o receptoras, del 3 % para
alumbrado y del 5 % para los demás usos. Esta caída de tensión se
calculará considerando alimentados todos los aparatos de utilización
susceptibles de funcionar simultáneamente. El valor de la caída de tensión
podrá compensarse entre la de la instalación interior y la de las
derivaciones individuales (posible en ambos sentidos, Guía-BT-19), de forma
que la caída de tensión total sea inferior a la suma de los valores límites
especificados para ambas, según el tipo de esquema utilizado.
Para instalaciones industriales que se alimenten
directamente en alta tensión mediante un transformador de distribución
propio, se considerará que la instalación interior de baja tensión tiene
su origen en la salida del transformador. En este caso las caídas de tensión
máximas admisibles serán del
4,5 % para alumbrado y del 6,5 % para los demás usos.
El número de aparatos susceptibles de
funcionar simultáneamente, se determinará en cada caso particular, de
acuerdo con las indicaciones incluidas en las instrucciones del presente
reglamento y en su defecto con las indicaciones facilitadas por el usuario
considerando una utilización racional de los aparatos.
En instalaciones interiores, para tener
en cuenta las corrientes armónicas debidas cargas no lineales y posibles
desequilibrios, salvo justificación por cálculo, la sección del conductor
neutro será como mínimo igual a la de las fases.
Ver
Fórmulas para
el Cálculo de la c.d.t.
E
La sección de los conductores de
protección se elegirán de acuerdo con la tabla siguiente:
|
Secciones de los conductores de fase
o polares de la instalación
(mm2) |
Secciones mínimas de los conductores
de protección
(mm2) |
|
S < 16
16< S < 35
S > 35 |
S (*)
16
S/2 |
|
(*) Con un mínimo de:
2,5 mm2 si los
conductores de protección no forman parte de la canalización de
alimentación y tienen una protección mecánica
4 mm2 si los conductores
de protección no forman parte de la canalización de alimentación
y no tienen una protección mecánica |
|
