GENERALIDADES
Las tensiones de generación de la
energía eléctrica en las centrales oscila entre 6 KV y 18 KV,
tensiones que no son suficientes para su transporte a grandes
distancias donde suelen estar los centros de consumo. Estas
tensiones son elevadas a la salidad de las centrales a valores
superiores (132 KV, 220 KV y 380 KV, ..) para que las pérdidas por
efecto joule sean los más pequeñas posibles durante el transporte de
la energía eléctrica desde allí a los centros de consumo. La tensión
(20 KV, 66 KV, ..) de las redes de distribución que alimentan los
centros de consumo necesita ser reducida a la tensión de
utilización en BT que es de 400/230 V, esto se realiza en los
Centros de Transformación mediante un transformador (Trafo de
distribución).
CONSTITUCIÓN BÁSICA
|
Un CT está
constituido básicamente por los siguientes elementos |
- Celdas
de entrada-salida (con
seccionadores generalmente)
- Celda
de protección ( con seccionadores e
interruptores ).
- Celda
del
transformador.
- Embarrado de media tensión.
- Cuadro de baja tensión. (con
equipo de medida, protección y módulos de conexión)
|
:
CLASIFICACIÓN
|
Según alimentación:
|
Alimentación en punta (solo una línea de
alimentación).
Alimentación en paso (anillo). |
|
Según propiedad |
CT de empresa.

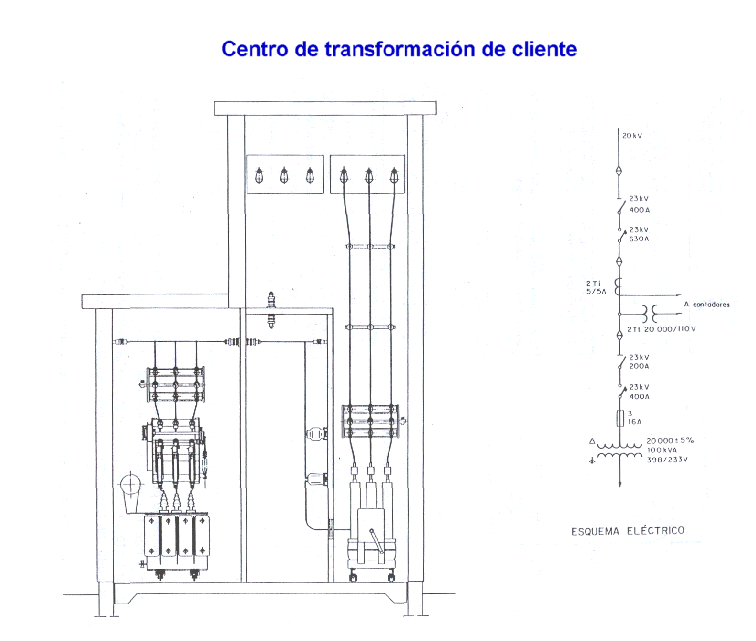

CT de clientes.
|
|

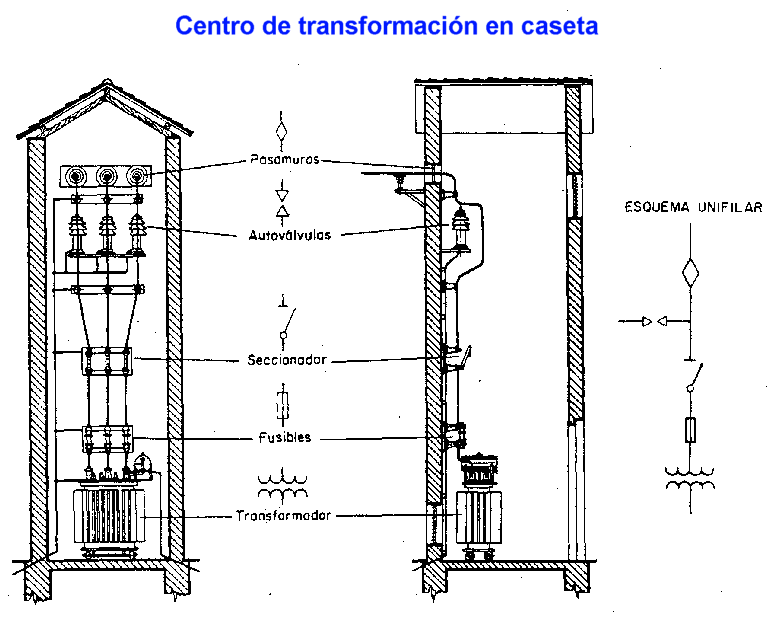

Según emplazamiento |
CT de
intemperie
CT de
interior (superficie o subterráneo) |
|
Según acometida |
Aérea
Subterránea |
|
