Elementos Pasivos y Activos

Los elementos que componen un circuito eléctrico pueden ser:

Elementos activos: dispositivos capaces de generar una tensión o una corriente y suministrar energía a una carga dada.

Elementos pasivos: aquellos que al circular corriente producen una diferencia de potencial entre sus bornes consumiendo energía.

Ejemplos de elementos activos		Ejemplos de elementos pasivos

Batería	Diodo fotoeléctrico	Bobina	Resitencia	Condensador	Diodo

En los elementos activos, la tensión y la corriente tienen igual signo.

En los elementos pasivos, la tensión y la corriente tienen distinto signo.

Elemento activo		Elementos pasivo

Fuentes de Energía

Son los elementos que introducen energía eléctrica en los circuitos eléctricos, pudiendo ser, fuentes de tensión o fuentes de intensidad.

Las fuentes ideales son elementos utilizados en la teoría de circuitos para el análisis y la creación de modelos que permitan analizar el comportamiento de los circuitos reales. Sus magnitudes (tensión o corriente) son siempre independientes de la carga que alimentan.

Las fuentes reales, la ddp que producen o la corriente que proporcionan, depende de la carga a la que estén conectadas.

Así, pues:

Fuente de tensión: aquella que genera una ddp entre sus terminales constante e independiente de la carga que alimente (fuente ideal), o dependiente de la carga a la que estén conectada (fuente real).

Fuente de intensidad: aquella que proporciona una intensidad constante e independiente de la carga que alimente (fuente ideal) o dependiente de la carga a la que estén conectada (fuente real).

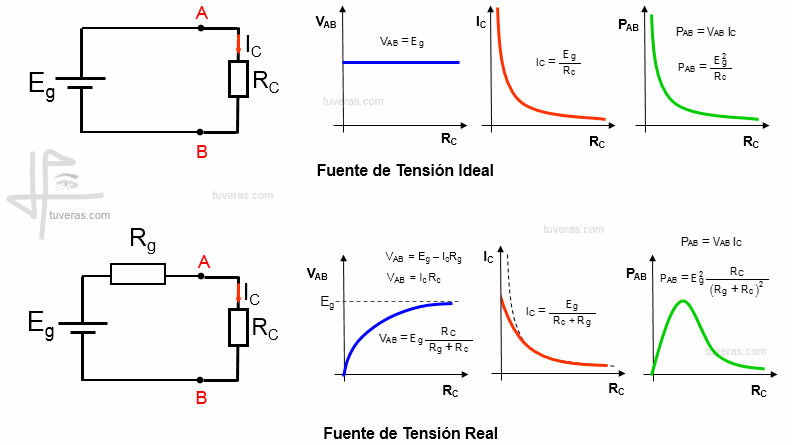

Fuente de Tensión

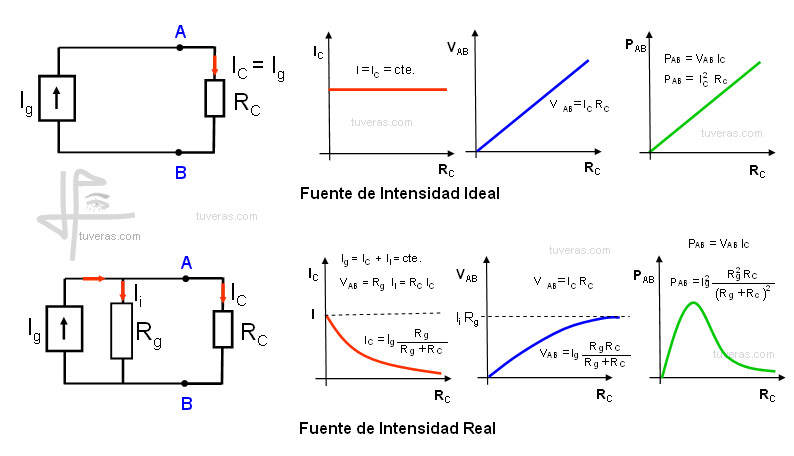

Fuente de Intensidad

Considerando el circuito de una fuente de tensión real:

E_g = R_g I_C + V_AB

Dividiendo por R_g:

E_g/ R_g = I_C + V_AB/ R_g

El primer miembro de la ecuación corresponde a la intensidad de cortocircuito I_CC. Puesto que E_g y R_g se suponen invariables, I_cc también lo es.

Si al término V_AB/ R_g se le representa por I_i la ecuación anterior se puede poner en la forma:

I_CC = I_C + I_i

A partir de la cual podemos dibujar el esquema de la fuente de intensidad real (I_g= I_CC).

Se observa que la resistencia interna en ambas fuentes tienen el mismo valor, que es la resistencia interna de la fuente medida desde los bornes AB, una vez cortocircuitada la fem E_g en la fuente de tensión, o abierta la fuente de intensidad en el caso de la fuente de corriente.
