Protecciones en el CT
Los transformadores están protegidos tanto en AT como en
BT.

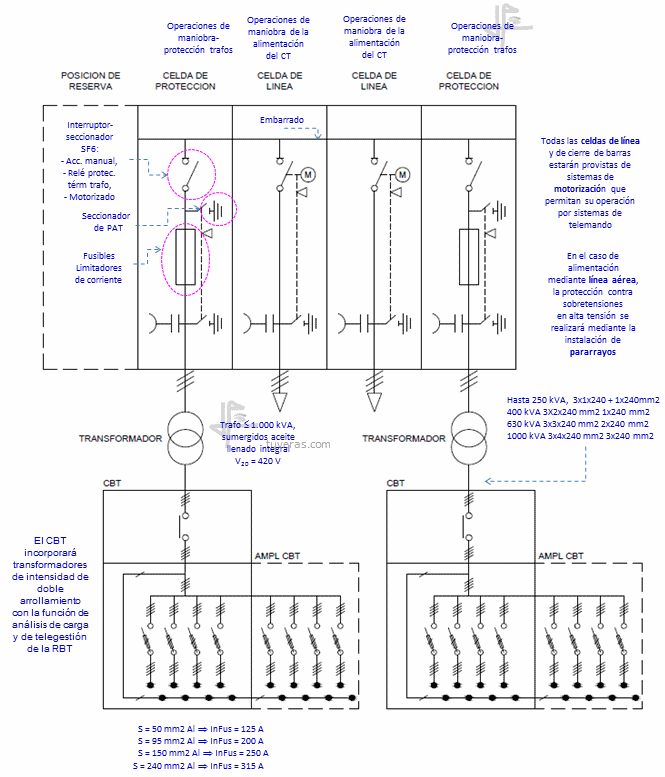

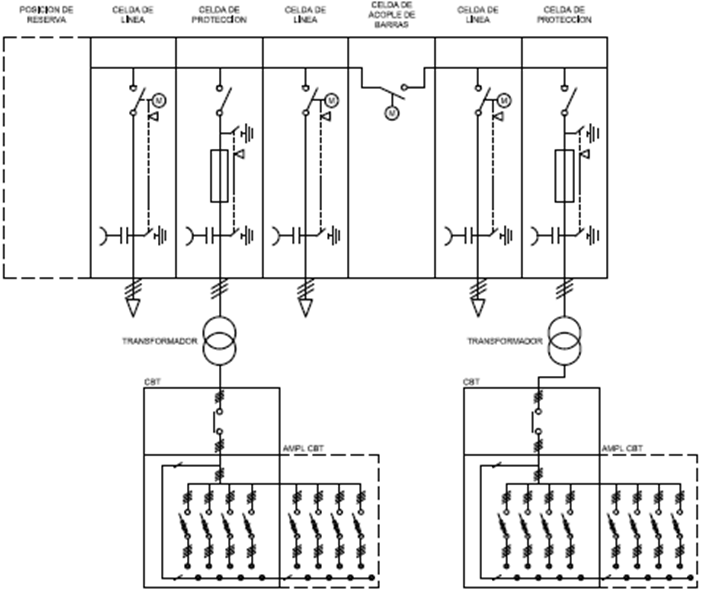

En AT la
protección la efectúan las celdas asociadas a esos
transformadores,
En BT la
protección se incorpora en los cuadros de baja tensión
de las líneas de salida

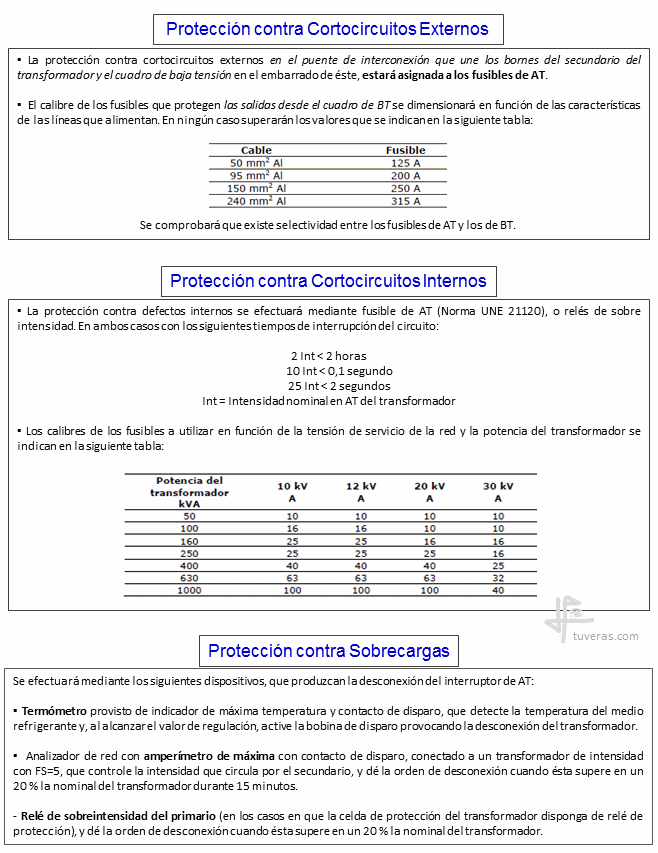

Protección en AT
Frente a
cortocircuitos,
generalmente utilizando una celda de interruptor con
fusibles (ultrarrápidos), evitando incluso el paso del
máximo de las corrientes de cortocircuitos por toda la
instalación. Los fusibles se seleccionan para:
- Permitir el funcionamiento continuado a la intensidad
nominal, requerida para esta aplicación.
- No producir disparos durante el
arranque en vacío de los transformadores
-
No producir disparos cuando se producen corrientes
de entre 10 y 20 veces la nominal, siempre que su
duración sea inferior a 0,1 s.
Frente a
sobrecargas,
incluyendo un
relé de protección de transformador contra sobrecargas,
y una
protección térmica del transformador
Protección en BT
Las salidas de BT contarán con fusibles en todas las
salidas, con una intensidad nominal igual al valor de la
intensidad nominal exigida a esa salida y un poder de
corte como mínimo igual a la corriente de cortocircuito
correspondiente.
|
Norma de empresa: YE-CTNP.01
