Centros de Transformación Intemperie (E·ON)

Características, Elementos, Sistema de PAT       Contenidos del Proyecto      Estructura del CT       PAT de Protección     PAT de Servicio     Cortacircuitos-Fusibles      Transformador     Cuadro de BT       Intensidades Nominales AT y BT        Cortocircuito en AT y en BT







Características del Centro Transformación de Intemperie (E·ON)





Características del CT:





Norma de empresa: YE-CTIN.01



Tensión nominal igual o inferior a 20 kV y potencia instalada igual o inferior a 250 kVA











Elementos del CT:





Apoyo metálico de celosía



Armado metálico



Protecciones lado Alta Tensión (cortacircuitos fusibles, pararrayos)



Cables puentes de Alta Tensión



Transformador AT/BT



Cables puentes de Baja Tensión



Cuadro de Baja Tensión



Instalación de Puesta a Tierra



Cimentaciones



Herrajes y accesorios











Sistema de PAT del CT:





Tierra de Protección



Mallazo equipotencial existente del CT.

Masas de alta tensión.

Herrajes cuadro de Baja Tensión.

Cuba metálica y carriles de los transformadores de distribución.

Pararrayos de alta tensión.





Tierra de servicio



Toma de tierra del neutro de BT (se realizará independientemente, situándose a una distancia mínima de 25 metros). Normalmente, cuando la red de baja tensión es aérea, coincidente con el primer apoyo de la red de baja tensión)











Contenidos del Proyecto Simplificado

 en Base al Proyecto Tipo YE-CTIN.01



Documentos mínimos:







1.Memoria



2.Cálculos



2.1. Cálculos eléctricos



2.2. Cálculos del sistema de PAT



2.3 Cálculos mecánicos



3. Planos.



       3.1. Situación y emplazamiento



3.2. Distribución de aparamenta



3.3. Instalación de la PAT



3.4. Esquema eléctrico



4. Presupuesto



5. Estudio de Seguridad y Salud



6 Estudio de Gestión de Residuos de Construcción y Demolición

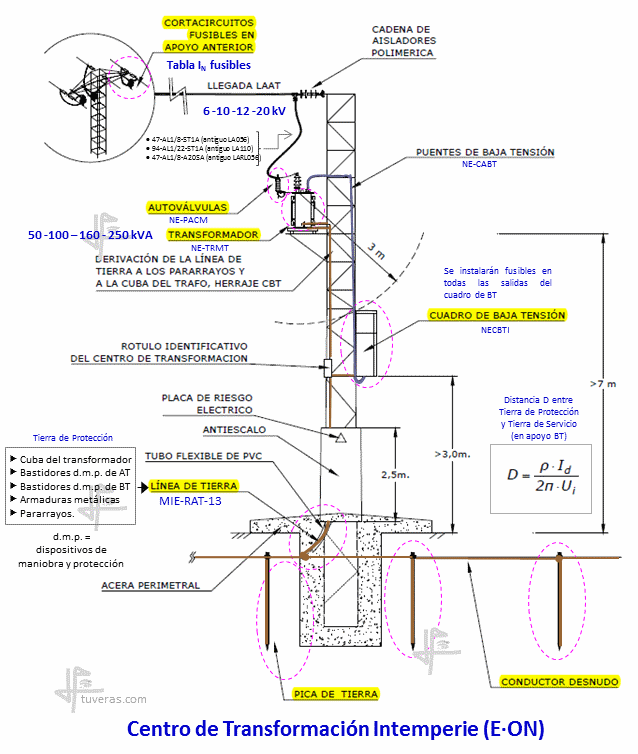

Estructura del CTI

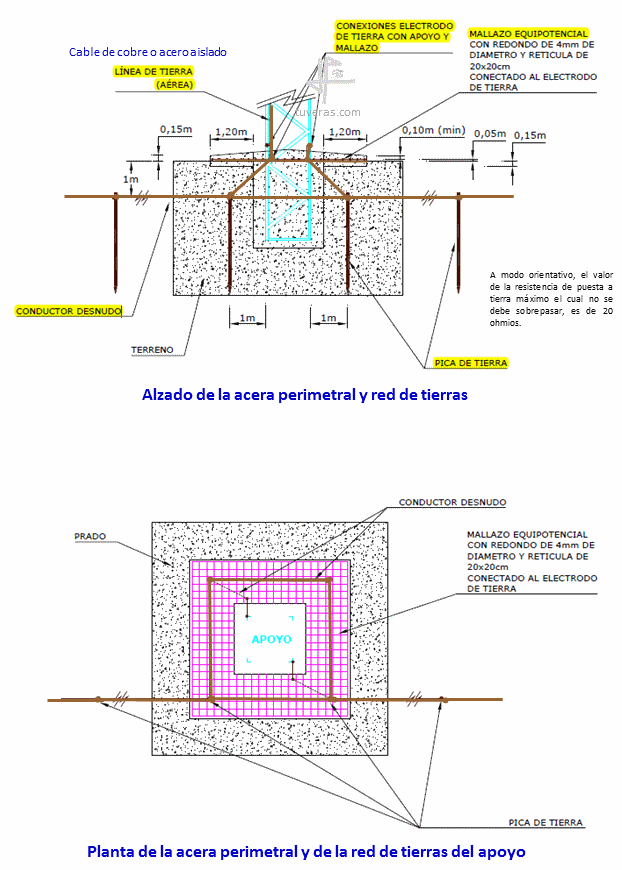

PAT de Protección

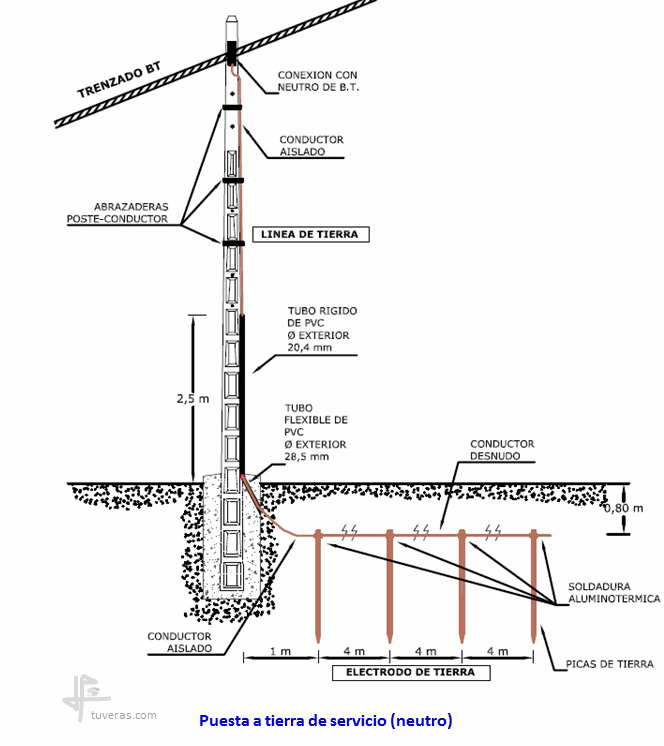

PAT de Servicio

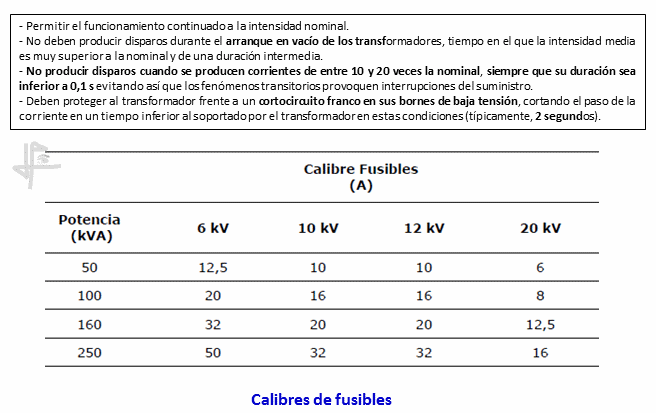

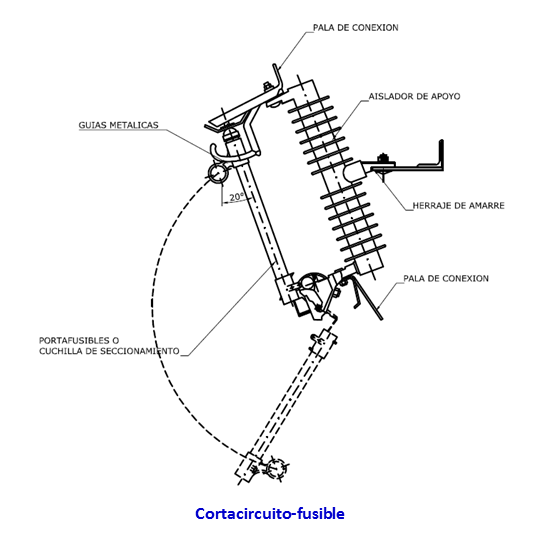

Cortacircuitos-fusibles

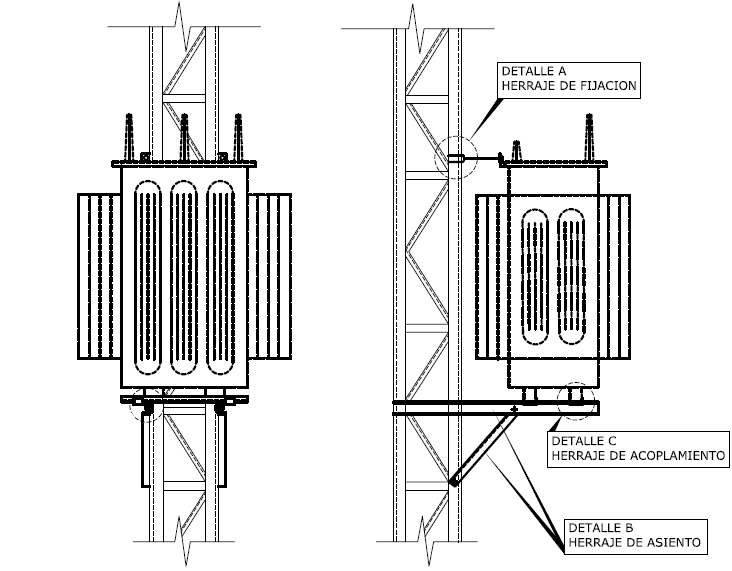

Transformador

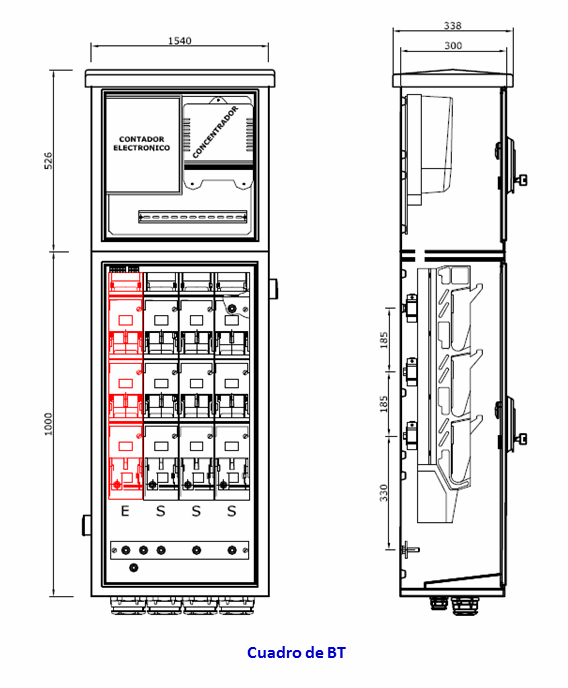

Cuadro de BT













Intensidades Nominales del Primario y Secundario

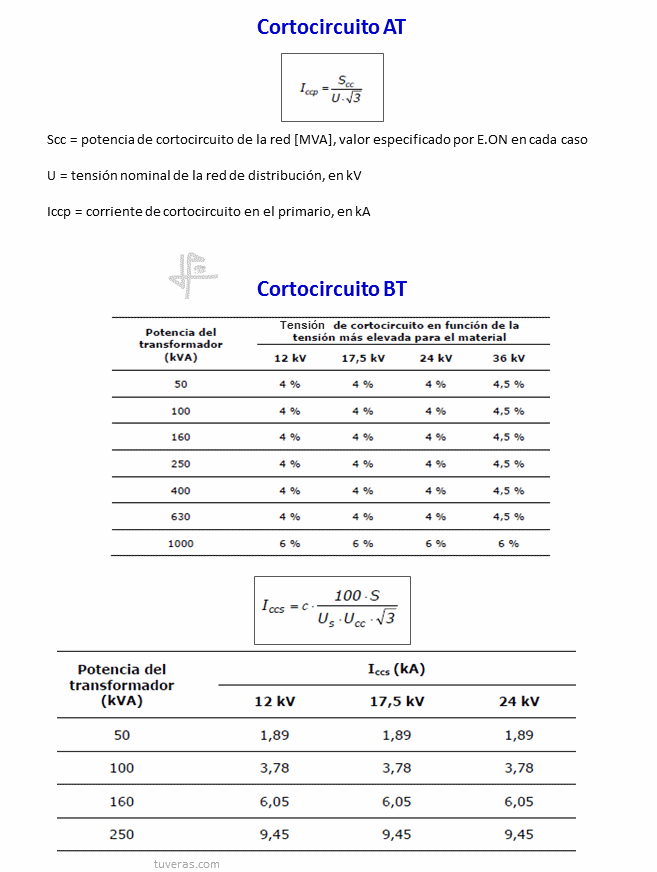

Cortocircuito en AT y en BT
